ENGENHARIA DO VÁCUO
A engenharia
por trás de uma
revitalização
de alto nível.
Entenda os fenômenos mecânicos, térmicos e de lubrificação que influenciam o desempenho e a vida útil de uma bomba de vácuo.
Solicitar diagnóstico técnico
EXPLORE OS CAPÍTULOS
Este conteúdo aborda princípios de bombas de palhetas lubrificadas a óleo. A aplicação ao equipamento exige identificar o modelo e consultar sua documentação. As fotografias registram condições visuais; não constituem laudos dimensionais ou de desempenho.
CAPÍTULO 01
Precisão mecânica
e filme de óleo.
A vedação depende de um conjunto: geometria, folgas, lubrificação e condição das superfícies.
O segredo do colchão de óleo
Nas bombas de palhetas lubrificadas, o óleo reduz o atrito e participa da vedação entre as regiões de trabalho. A expressão “colchão de óleo” é uma analogia: não significa ausência de contato em todas as peças. Folgas excessivas podem favorecer passagem interna de gás; folgas insuficientes podem levar a interferência entre componentes.
A importância da dilatação térmica
O ajuste a frio precisa considerar a condição de operação. Rotor e cilindro se dilatam conforme seus materiais, dimensões e temperaturas; não se deve presumir que cresçam igualmente. Uma folga aparentemente adequada em repouso pode se tornar insuficiente após o aquecimento. A avaliação dimensional deve seguir a documentação aplicável ao modelo.
Posicionamento das palhetas
As palhetas deslizam nas ranhuras do rotor. Geometria, liberdade de movimento, lubrificação e forças atuantes influenciam seu contato com a carcaça. A ação de molas existe em alguns projetos e não é universal. Na partida, condição do óleo e palhetas presas merecem atenção. Orientação e medidas não devem ser definidas apenas pela aparência.
O acabamento visual não comprova folga, tolerância ou desempenho. Essas condições exigem inspeção e verificação próprias.
Referências: Leybold — óleo e manutenção de bombas de palhetas · Leybold — funcionamento de bombas de palhetas · Pfeiffer — princípio de funcionamento de bombas de palhetas
CAPÍTULO 02
Quando a sujeira vira
um isolante térmico.
Contaminação e resfriamento precisam ser avaliados juntos para entender o comportamento do óleo.
O efeito isolante térmico

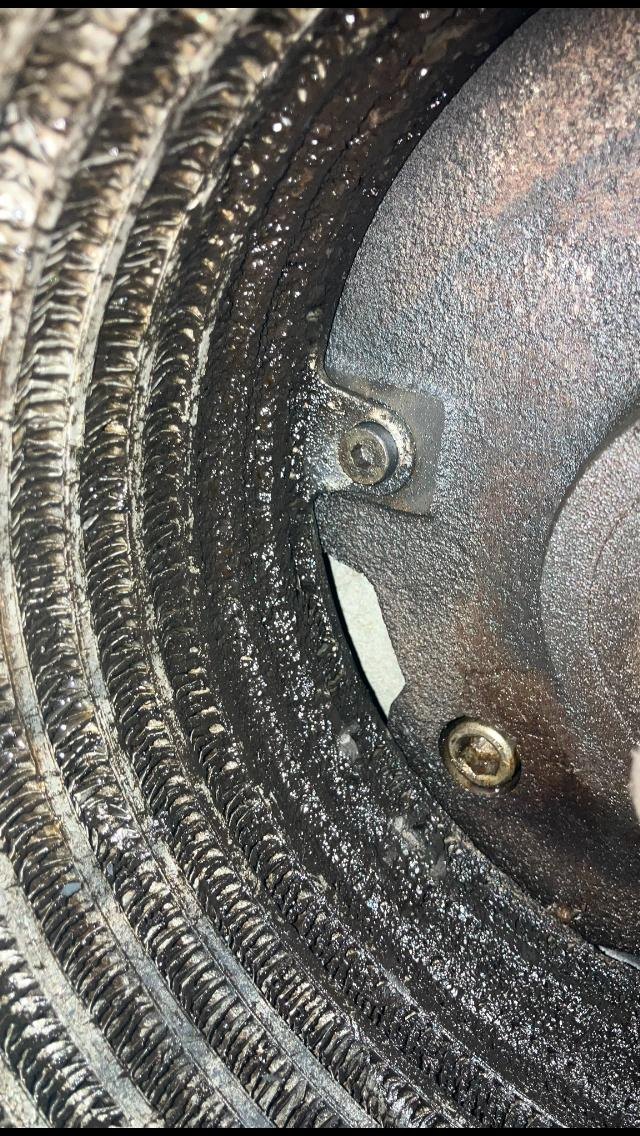

Resíduos sobre aletas podem dificultar a passagem do ar e a transferência de calor. A temperatura também depende da ventilação, do ambiente e da carga do processo. Limpar a superfície sem desobstruir os espaços entre aletas pode deixar parte da restrição presente.
A degradação química do óleo
Temperatura elevada e contaminantes podem acelerar a deterioração do lubrificante. Escurecimento e depósitos são sinais de investigação, não uma identificação química conclusiva. A condição do óleo deve ser relacionada ao histórico de operação e manutenção.
Perda de vácuo por viscosidade
A viscosidade influencia o movimento das palhetas e a vedação. Ela varia com a temperatura e pode ser alterada pela degradação ou contaminação. Não é correto afirmar que todo óleo degradado “afina”: ele também pode engrossar. A seleção deve seguir os requisitos do equipamento.
O perigo da limpeza incompleta
O objetivo da limpeza técnica é recuperar a capacidade de troca térmica comprometida pela contaminação. Resfriador, ventilação e condição do óleo precisam ser avaliados em conjunto; uma fotografia limpa não comprova recuperação integral da troca de calor.
Referências: Busch — manual R5 PB/PC 0008 B, diagnóstico e manutenção · Busch — funções e condição do óleo
CAPÍTULO 03
Uma pequena ranhura.
Um ponto de atenção.
Marcas em superfícies de vedação podem comprometer o funcionamento, dependendo da sua localização e extensão.
O efeito “caminho de rato”

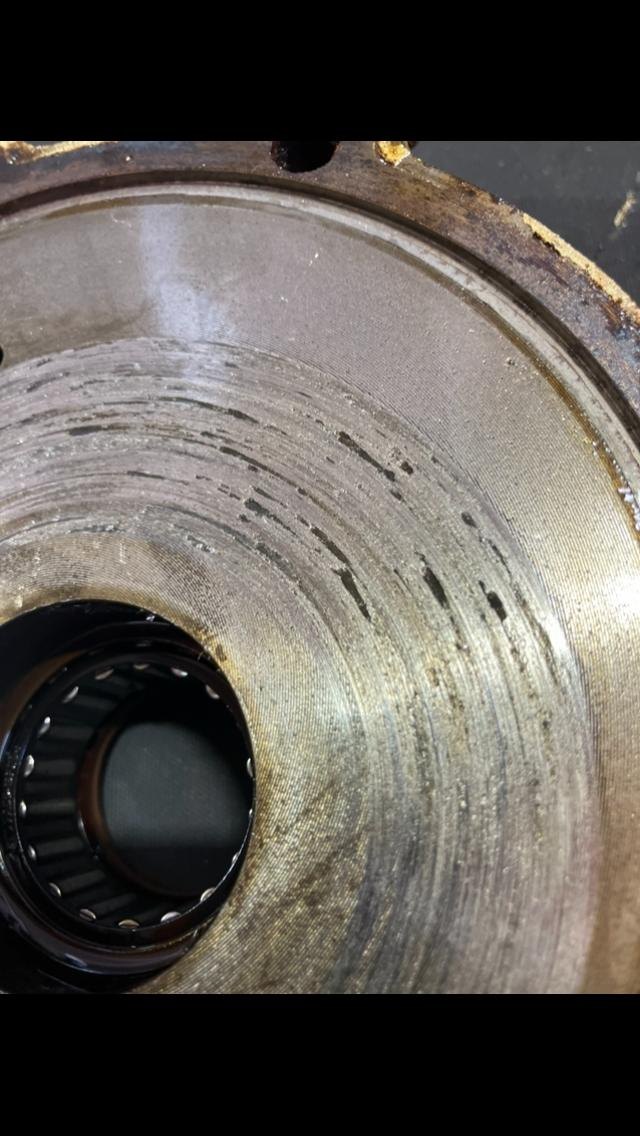

A expressão descreve, de forma figurativa, um possível caminho de fuga. Se uma ranhura atravessar uma região responsável por separar pressões, poderá favorecer passagem interna de gás ou refluxo. O efeito depende da posição, da profundidade e da função daquela superfície.
A “usinagem” por contaminação
Partículas entre superfícies em movimento podem contribuir para desgaste abrasivo. “Usinagem” é uma analogia para a remoção indesejada de material. Marcas na peça, isoladamente, não determinam o contaminante ou a causa da falha.
O perigo da oxidação escondida
Depósitos podem encobrir regiões que precisam ser inspecionadas. A avaliação após a limpeza permite observar melhor o estado superficial. Oxidação, profundidade de marcas e possibilidade de recuperação exigem verificação; não podem ser quantificadas a partir desta imagem.
Diagnóstico por temperatura
Temperatura anormal é um sinal a relacionar com pressão, óleo, ventilação, ruído e histórico. Ela não identifica sozinha a peça defeituosa. Desgaste e óleo contaminado estão entre as condições que devem ser investigadas quando o vácuo final não é atingido.
Referências: Leybold — óleo e manutenção de bombas de palhetas · Pfeiffer — princípio de funcionamento de bombas de palhetas
CAPÍTULO 04
A bomba trabalha.
O processo não responde.
Uma restrição na sucção pode limitar o fluxo mesmo quando a bomba está em funcionamento.
O fenômeno da “falsa pressão”
A leitura junto à bomba pode diferir da pressão no processo quando há restrição no caminho do gás. A expressão “falsa pressão” não significa necessariamente erro do instrumento: o ponto de medição pode não representar a condição da aplicação. Avaliar ambos os pontos ajuda a localizar a perda de desempenho.
O chamado “efeito chicote” das palhetas
Não há base suficiente para tratar essa expressão como consequência universal de uma tela restrita. Ruído ou impacto de palhetas requerem investigação da mobilidade, do desgaste, da lubrificação e das condições de operação. A restrição, por si só, não comprova esse mecanismo.
Riscos de deformação ou ruptura da tela

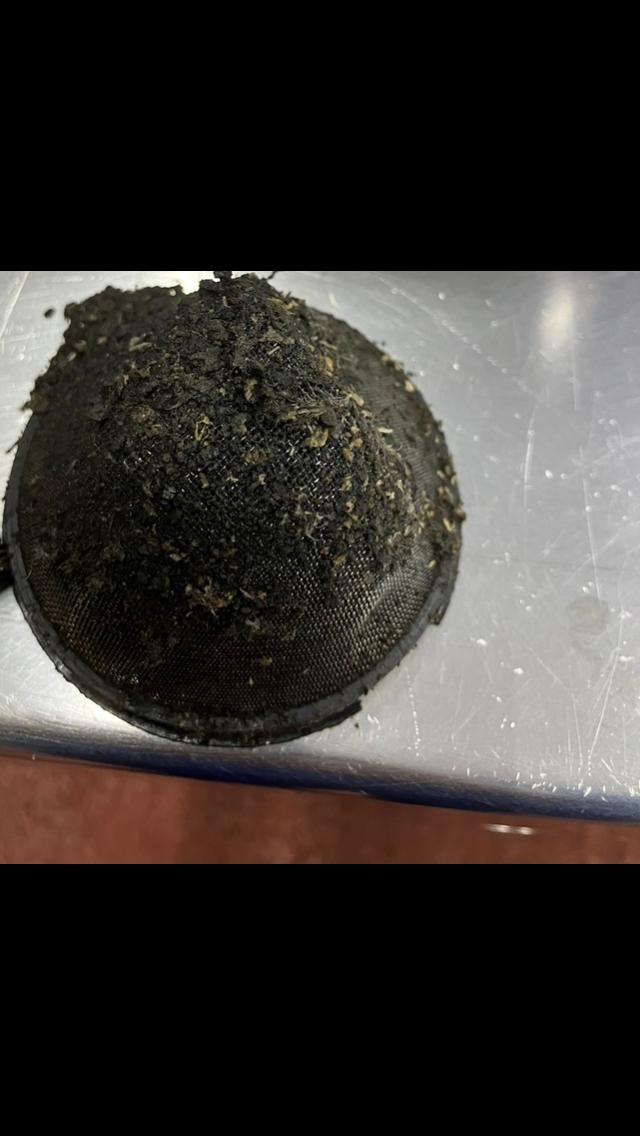

Uma diferença de pressão sobre uma tela pode impor esforço mecânico ao conjunto. A possibilidade de deformação ou ruptura depende da resistência, do suporte, da obstrução e das condições de serviço. A fotografia mostra resíduos, mas não permite confirmar esses esforços ou uma ruptura.
Efeitos sobre óleo e funcionamento
A restrição reduz a capacidade efetiva de bombeamento no processo. Seus efeitos térmicos e sobre o óleo dependem do projeto e do regime de operação. Evite atribuir superaquecimento ou degradação do óleo somente à tela: ambos exigem avaliação do sistema.
Referências: Leybold — condutância e velocidade efetiva de bombeamento · Busch — manual R5 PB/PC 0008 B, diagnóstico e manutenção
CAPÍTULO 05
Lastro de gás:
controle da condensação.
Entender o vapor do processo ajuda a avaliar a contaminação do óleo e o vácuo final.
Qual é a função do lastro de gás?
O lastro de gás admite uma quantidade controlada de gás durante a compressão para ajudar a expulsar vapores antes que condensem dentro da bomba. A capacidade é limitada pelo projeto e pelas condições de operação. Ele não é um sistema autolimpante e não remove todo tipo de contaminante.
A armadilha do processo
O vapor retirado da aplicação pode condensar durante a compressão e contaminar o óleo. Carga de vapor, temperatura e configuração do lastro precisam ser compatíveis com a aplicação. Líquidos arrastados e partículas exigem soluções de proteção próprias.
Carbonização e retorno de particulado
Depósitos escuros não comprovam carbonização. É necessário investigar a origem e a condição do lubrificante. Da mesma forma, um possível transporte de partículas de volta ao processo depende do caminho de fluxo e dos dispositivos de retenção; não deve ser atribuído automaticamente ao lastro.
Perda de vácuo final
Com o lastro aberto, a pressão final pode ser maior do que na operação sem lastro. Isso é diferente de uma falha causada por óleo contaminado ou desgaste. A comparação deve considerar o estado do lastro e as condições especificadas no manual do modelo.
Filtro de bronze sinterizado

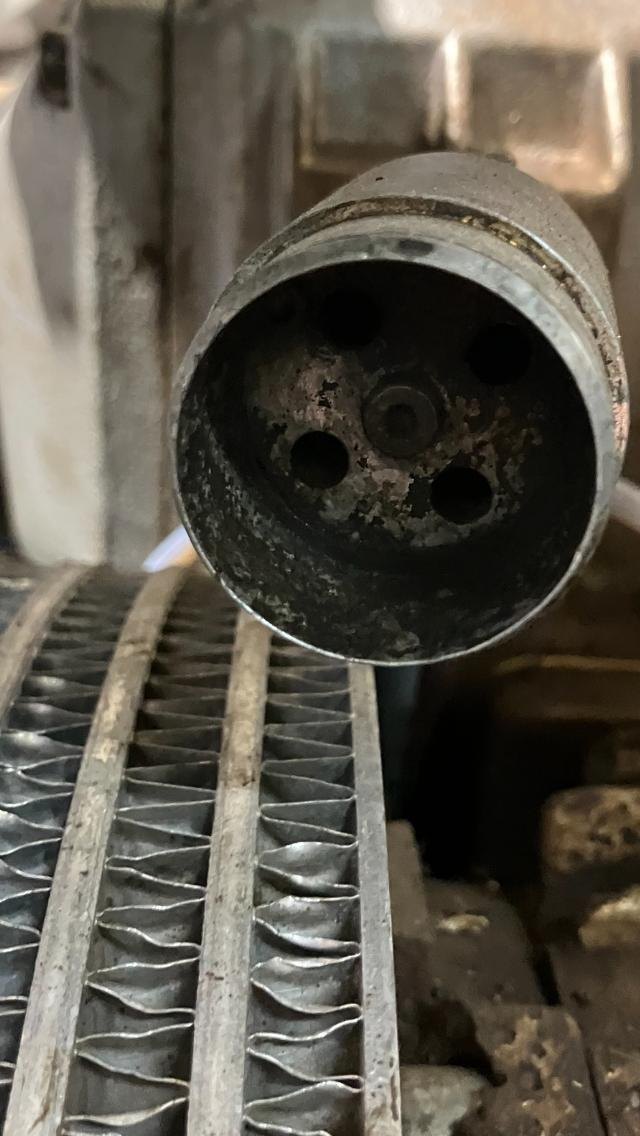

A existência e o material do filtro dependem da versão do equipamento. Quando o conjunto usa um elemento de bronze sinterizado, sua inspeção deve seguir a documentação correspondente. Não é possível confirmar esse material ou identificar o componente fotografado como lastro somente pela imagem.
Sintoma de alerta: visor de óleo
Aspecto leitoso, espuma persistente, escurecimento ou mudança de nível merecem investigação. Emulsão pode estar relacionada à entrada de líquidos ou vapor. O visor oferece sinais para a inspeção, mas não substitui a avaliação do óleo e das condições de operação.
Referências: Leybold — o que é lastro de gás · Busch — manual R5 RD 0200–0360 A, diagnóstico · Pfeiffer — princípio de funcionamento de bombas de palhetas
DA OBSERVAÇÃO À DECISÃO
Problema, consequência,
diagnóstico e solução.
Problema
Contaminação ou sinais de desgaste observados.
Consequência possível
Restrição de fluxo, aquecimento ou perda de desempenho.
Diagnóstico
Relacionar inspeção, medições e condições do processo.
Solução indicada
Definir limpeza, troca de insumos ou recuperação conforme a avaliação.
